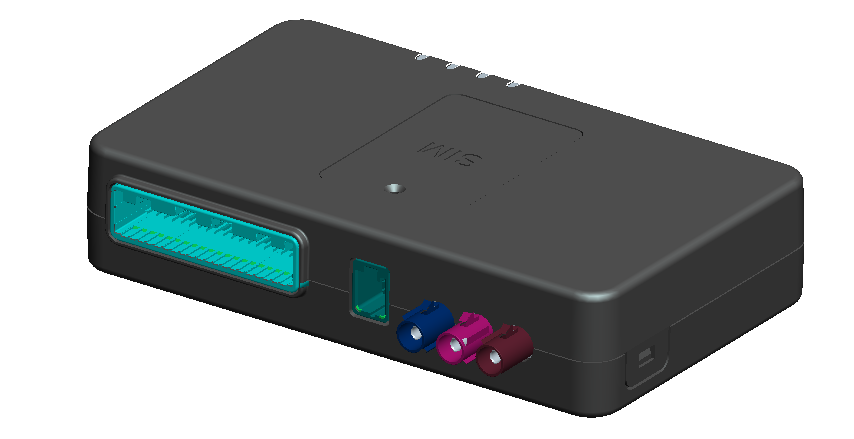

A6

A6是一款專爲商用車和乘用車應用設計的遠程控制和車輛數據采集的終端。具有GPS/北鬥定位監控、4G網絡傳輸、内置WIFI/藍牙、高速CAN通訊、NW網絡管理、UDS診斷、BootLoader程序刷寫、E-CALL/B-CALL、信貸鎖車、駕駛行爲分析、零功耗等特點。 可以提供整車物流監控,發動機及整車研發數據調取,售後故障診斷、車隊管理、金融消貸等服務,同時也可滿足政府部門對車輛的運行狀态監測和尾氣排放監測的要求,符合GB/T 32960-2016、GB 17691-2018中遠程排放管理車載終端的技術要求。
産品特點
貨車2

采用車規級硬件設計;

4G網絡通訊、網絡頻段可選;

支持3路高速CAN通訊,速率可達500K/s;

低功耗,休眠電流小于2mA;

支持點火、定時、振動、藍牙、CAN通訊、遠程方式喚醒;

支持BootLoader刷寫;

支持UDS診斷;

支持OSEK 直接網絡管理;

支持鎖車功能;

可實現E-CALL/B-CALL救援功能,手動和自動呼叫中心;

内置六軸陀螺儀,可實現急加速、急減速、拖車報警等功能;

内置WIFI模塊,支持熱點共享;

符合車廠EMC、EMI要求。

t01e836bb582d06cc0b

車輛OBD信息采集:當監控車輛發動機啓動後,車輛行駛前,車載終端對車輛進行OBD診斷信息的采集,并将讀取信息上傳給管理平台,24h内至少上傳一次。

車輛數據采集:能按照指定的采集頻率采集新能源汽車和發動機排放相關數據,能自動識别NOx傳感器在未滿足正常工作條件下所發送的無效數據。

車輛信息數據的存儲功能:能将采集到的信息數據保存在内部存儲介質中,當内部存儲介質儲存滿時能自動覆蓋。

數據傳輸:可按照指定的時間間隔将采集到的車輛狀态數據上傳到監控中心,數據上傳種類符合新能源和排放标準要求。

數據補發:通信異常時,T-BOX能将采集到的數據存儲到本地,通信恢複正常後補發。

highway-3803025__480

遠程控制:T-BOX具備自檢、遠程查詢、遠程參數設置和遠程升級等功能。

休眠功能:T-BOX具有車輛ACC點火檢測功能,當車輛熄火後,T-BOX向監控中心發送車輛熄火信号并進入休眠模式。

UDS診斷:按照ISO15765-“Diagnostic on CAN”協議的要求進行設計,實現了協議要求的OSI層次中從數據鏈路層到應用層的整套體系框架。整體系統的完備性,讓終端既可作爲提供服務的Server,也可作爲發起診斷的Tester。

OSEK網絡管理:基于OSEK Network Management(V2.5.3)規定的直接網絡管理(Direct Network Management)。在建環算法的控制下,T-BOX能夠與其它NM節點構建穩定的邏輯環,通過睡眠協商算法控制,能與網内其他節點協調同步進入休眠狀态。

BootLoader程序刷寫:基于UDS診斷系統實現,在外部Tester的控制下,完成T-BOX上應用程序及數據的更新。

highway-2606937__480

鎖車:支持扭矩限制模式,轉速限制模式,切斷噴油鎖車模式的鎖車方式,具備防拆、防換、離線鎖車、放破解策略,獨有的安全控制機制可避免因誤鎖車而造成事故隐患。

多中心接入功能:支持同時連接兩個或兩個以上的監控中心,并能獲取監控中心下發的信息。T-BOX能按照設置的時間間隔定期連接監控中心并獲取其下發的信息。

報警功能:終端支持蓄電池欠壓提醒、斷電提醒、終端故障提醒、線路提醒、超速預警/報警提醒等。

駕駛行爲分析:能夠采集車輛制動、轉角等信息,實現對駕駛員的不良駕駛行爲進行檢測,包括:急加速、急減速、急轉彎、急道、碰撞,當發生上述行爲時能夠即時上報監控平台。

網絡共享:通過USB虛拟實現網卡功能,通訊模塊采用4G模塊,模塊可選。

雲守護:支持遠程自動程序維護,遠程故障診斷和調試,遠程參數配置,終端運行統計等“雲”守護功能,提高設備安裝和維護效率,節省維護時間和成本。

功能描述
GPS/BD
GPS/BD
雙模定位導航功能,可記錄車輛位置、速度、方向等信息,并與錄像同步保存。
支持多中心
支持多中心
支持同時連接兩個或兩個以上的監控中心。可實現E-CALL/B-CALL救援功能,手動和自動呼叫中心。 内置六軸陀螺儀,可實現急加速、急減速、拖車報警等功能。
雲守護
雲守護
支持遠程自動程序維護,遠程故障診斷和調試,遠程參數配置,終端運行統計等“雲”守護功能,提高設備安裝和維護效率,節省維護時間和成本。
鎖車
鎖車
支持扭矩限制模式,轉速限制模式,切斷噴油鎖車模式的鎖車方式,具備防拆、防換、離線鎖車、放破解策略,獨有的安全控制機制可避免因誤鎖車而造成事故隐患。
通訊
通訊
4G網絡通訊、網絡頻段可選。支持3路高速CAN通訊,支持藍牙。内置WIFI模塊,支持熱點共享。網絡共享:通過USB虛拟實現網卡功能。
數據采集
數據采集
新能源汽車電池或國六車輛發動機排放相關數據、OBD信息采集及保存。上傳到監控中心,通信異常時支持數據補發。
防塵
防塵
具備自檢、遠程查詢、遠程參數設置和遠程升級等功能,支持BootLoader刷寫,UDS診斷,支持OSEK 直接網絡管理。
駕駛行爲分析
駕駛行爲分析
能夠采集車輛制動、轉角等信息,實現對駕駛員的不良駕駛行爲進行檢測,包括:急加速、急減速、急轉彎、急道、碰撞,當發生上述行爲時能夠即時上報監控平台。
報警
報警
終端支持蓄電池欠壓提醒、斷電提醒、終端故障提醒、線路提醒、超速預警/報警提醒等。
規格參數

       産品型号

A6

       工作電壓

24V,支持932V

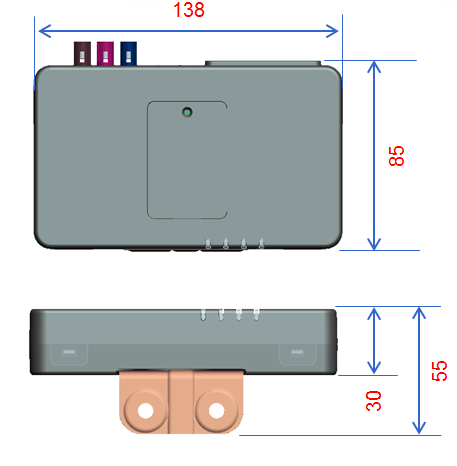

       外形尺寸

138×85×30mm (長××)

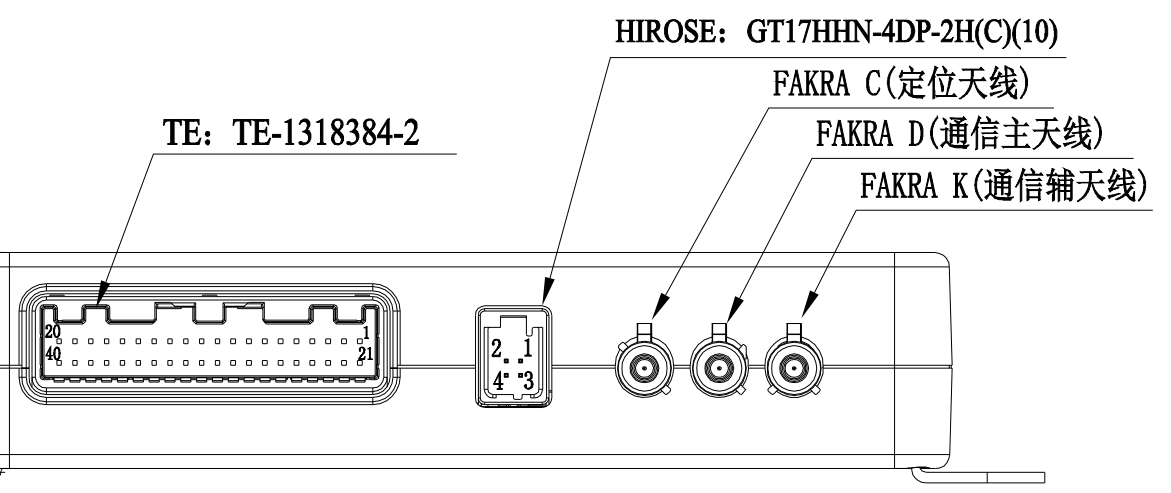

       外部連接器


主連接器:TE-1318384-2(40Pin)

外設USB連接器:HSL Code-C HIROSE

4G天線連接器:FAKRA-D

輔助4G天線連接器:FAKRA-H

GPS連接器:FAKRA-C

       工作電流

靜态工作電流

小于等于1mA/DC24V(CAN喚醒、定時喚醒、ACC ON喚醒)

平均睡眠電流

小于等于10mA/DC24V(CAN喚醒、定時喚醒、ACC ON喚醒、振動喚醒、遠程喚醒)

最大工作電流

Not more than 600mA

WIFI

内置WIFI模塊和天線,支持熱點,最大接入10個用戶

藍牙

i412e-e

       實時時鍾

24小時誤差小于3秒;斷電維持15天以上

音頻

外置免提喇叭(預留)

外置通話咪頭(預留)

        指示燈

4個:4G網絡狀态指示、GPS定位狀态指示、CAN狀态指示、WIFI狀态指示

        SIM接口

支持标準SIM卡eSIM卡

        傳感器

六軸陀螺儀/LSM6DS3

溫度傳感器/熱敏電阻

       通訊功能

4G通訊模塊,雙APN

兼容3G和GPRS通訊,支持SMS短信功能

       備用電池

540mh/3.7V锂電池

支持外部供電失效後業務運行10min

電池開關按鈕
